# Análisis 33: UTA para invierno con humidificador y calentamiento sensible (modo diseño)
{% hint style="info" %}

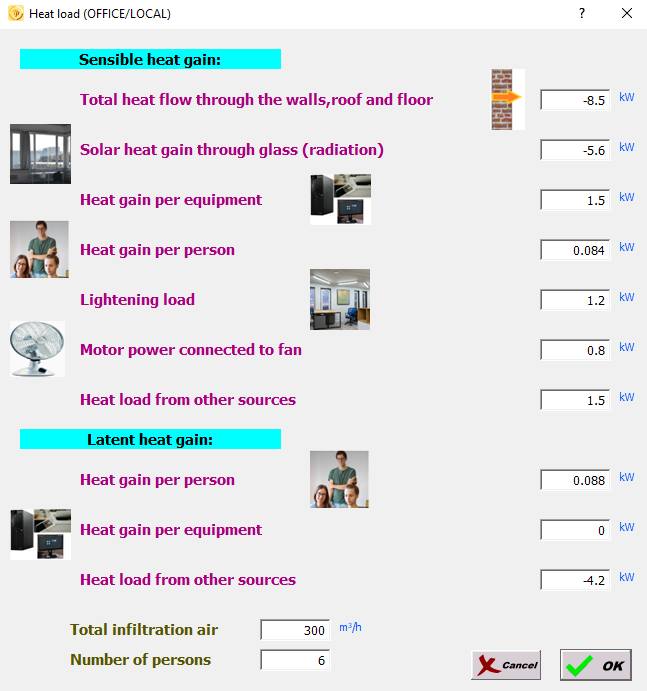

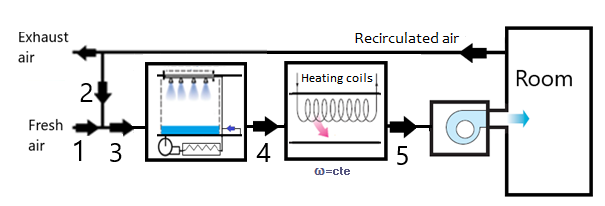

Un sistema de aire acondicionado es empleado para climatizar un espacio en invierno, y está formado por los siguientes elementos (ver Figura 1). La carga térmica del local es la siguiente (ver Figura 2). Los datos restantes son los siguientes:
1. Condiciones en la entrada: Caudal volumétrico de aire 1.0 m³/s, temperatura del bulbo seco 8 °C, temperatura del bulbo húmedo 3.5 °C.
2. Caudal volumétrico de aire de impulsión: 2.6 m³/s
3. Condiciones de confort: Temperatura del bulbo seco 22°C, humedad relativa 60 %.
4. Eficacia del lavador de aire: 60 %
5. Factor de bypass de la batería de calentamiento: 25 %
6. Presión: 83.194 kPa (700 m sobre el nivel del mar)
Determinar:
* Caudal de agua recirculado en batería fría
* Temperatura de rocío del aparato de la batería de calentamiento
* Temperatura del agua del lavador de aire
* Irreversibilidad en los equipos
* Estado termodinámico en cada punto de la instalación
* Carga térmica del local a refrigerar
* Capacidad de refrigeración de la instalación
* RSHF
* CSFH del lavador de aire
* Temperatura de rocío del espacio a refrigerar
* Balance energético
* Balance exergético
{% endhint %}
