Análisis 33: Sistema de aire acondicionado para invierno (modo diseño)

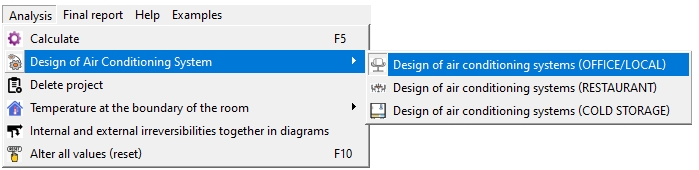

Un sistema de aire acondicionado es empleado para climatizar un espacio en invierno, y está formado por los siguientes elementos (ver Figura 1). La carga térmica del local es la siguiente (ver Figura 2). Los datos restantes son los siguientes:

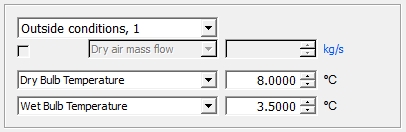

1. Condiciones en la entrada: Caudal volumétrico de aire 1.0 m³/s, temperatura del bulbo seco 8 °C, temperatura del bulbo húmedo 3.5 °C.

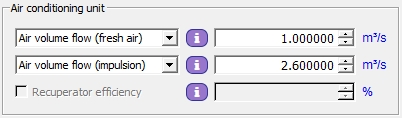

2. Caudal volumétrico de aire de impulsión: 2.6 m³/s

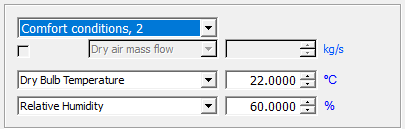

3. Condiciones de confort: Temperatura del bulbo seco 22°C, humedad relativa 60 %.

4. Eficacia del lavador de aire: 60 %

5. Factor de bypass de la batería de calentamiento: 25 %

6. Presión: 83.194 kPa (700 m sobre el nivel del mar)

Determinar:

• Caudal de agua recirculado en batería fría

• Temperatura de rocío del aparato de la batería de calentamiento

• Temperatura del agua del lavador de aire

• Irreversibilidad en los equipos

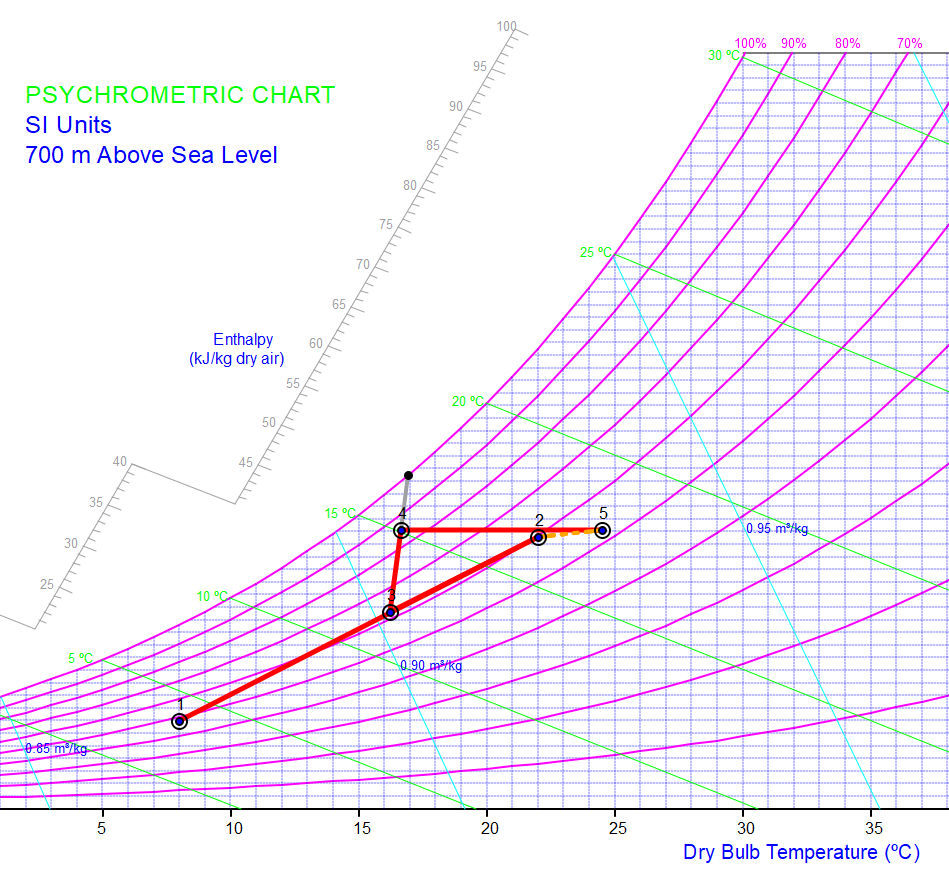

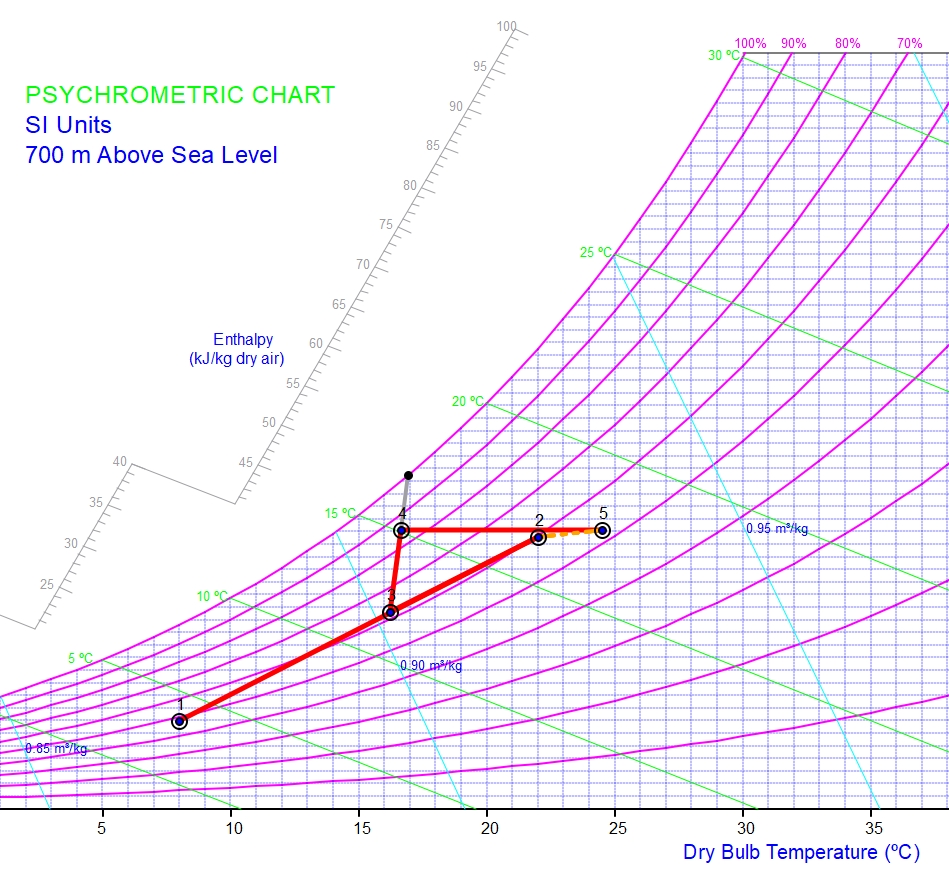

• Estado termodinámico en cada punto de la instalación

• Carga térmica del local a refrigerar

• Capacidad de refrigeración de la instalación

• RSHF

• CSFH del lavador de aire

• Temperatura de rocío del espacio a refrigerar

• Balance energético

• Balance exergético

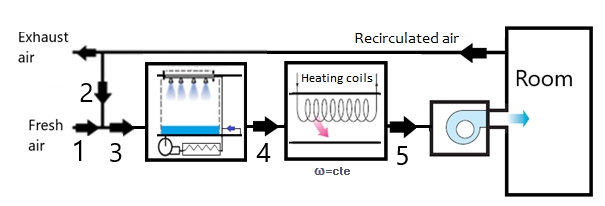

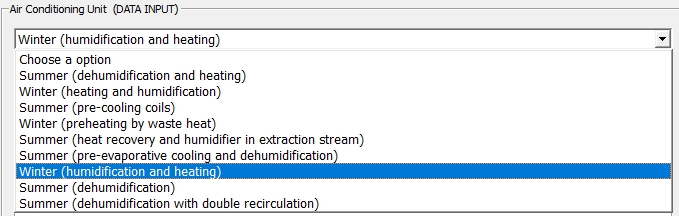

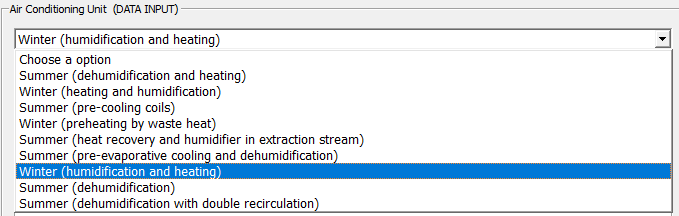

Figura 1

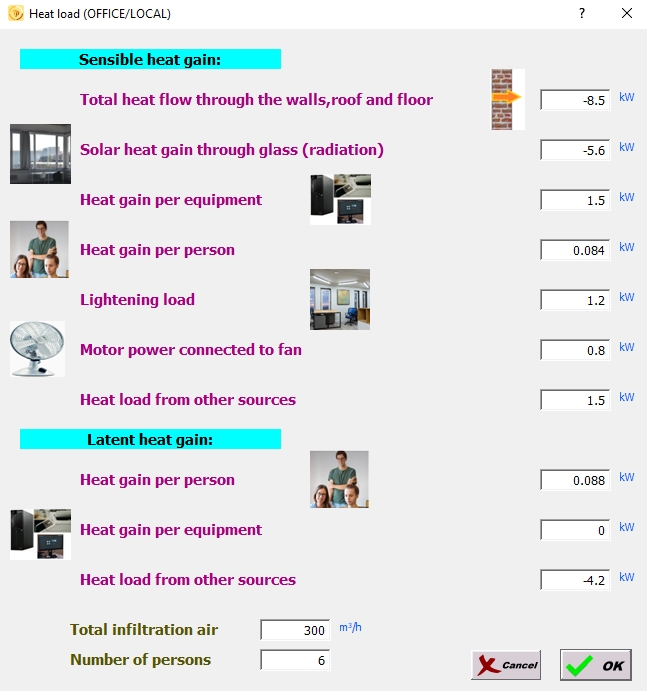

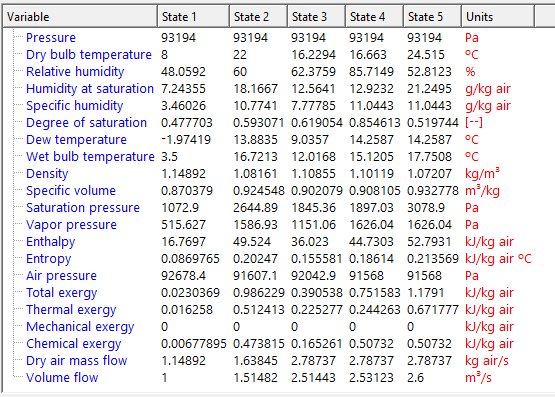

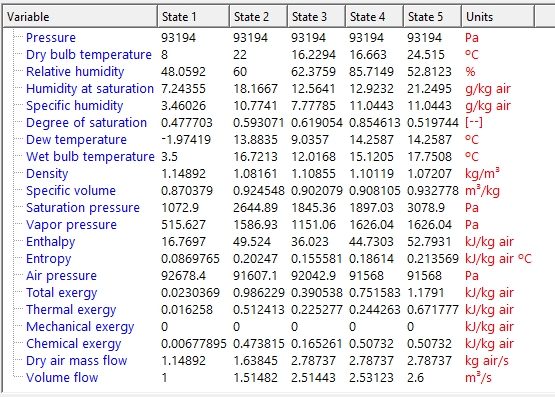

Figura 2

Balance energético:

Balance exergético:
