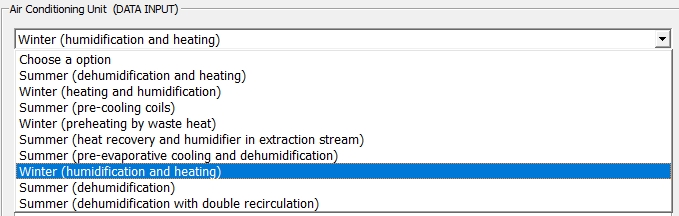

Análisis 32: Sistema de aire acondicionado para invierno con humidificación y calentamiento

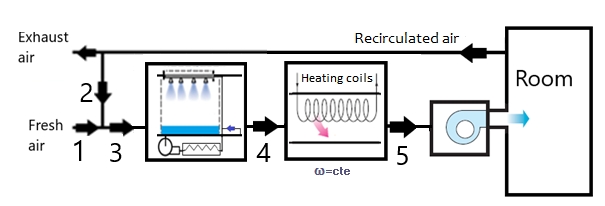

Un sistema de aire acondicionado es empleado para climatizar un espacio en invierno, y está formado por los siguientes elementos:

Los datos conocidos son los siguientes:

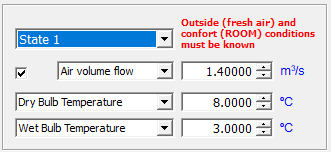

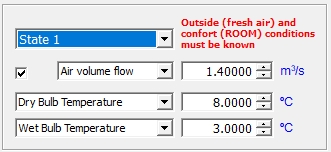

1. Condiciones en la entrada: Caudal volumétrico de aire 1.4 m³/s, temperatura del bulbo seco 8 °C, temperatura del bulbo húmedo 3°C.

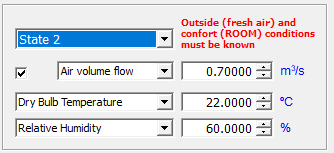

2. Condiciones de confort: Caudal volumétrico de aire de extracción 0.7 m³/s, temperatura del bulbo seco 22 °C, humedad relativa 60 %.

3. Eficacia del lavador de aire: 58 °C

4. Temperatura del agua del lavador de aire: 15 °C

5. Factor de bypass de la batería de calentamiento: 22 %

6. Temperatura de rocío del aparato de la batería de calentamiento: 28 °C

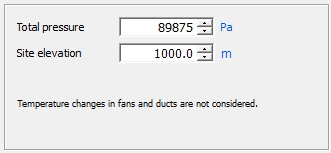

7. Presión: 89.875 kPa (1000 m sobre el nivel del mar)

Determinar:

• Caudal de agua recirculado en batería fría

• Irreversibilidad en los equipos

• Irreversibilidad total

• Eficiencia exergética de la planta

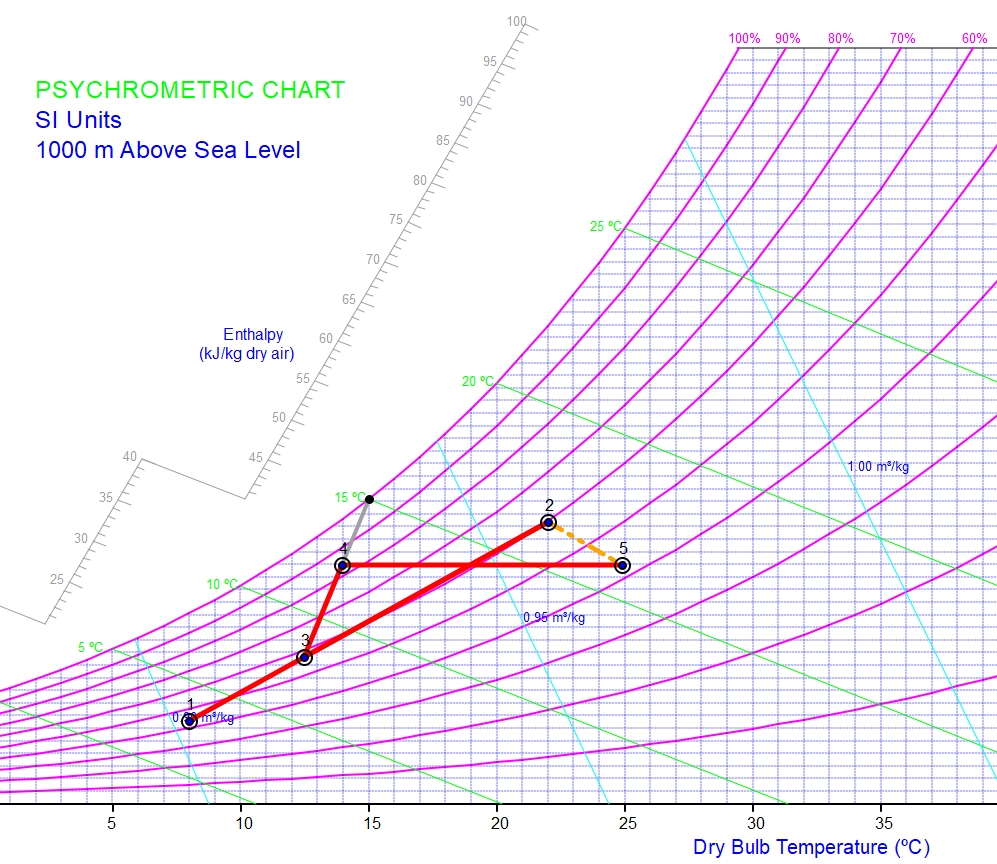

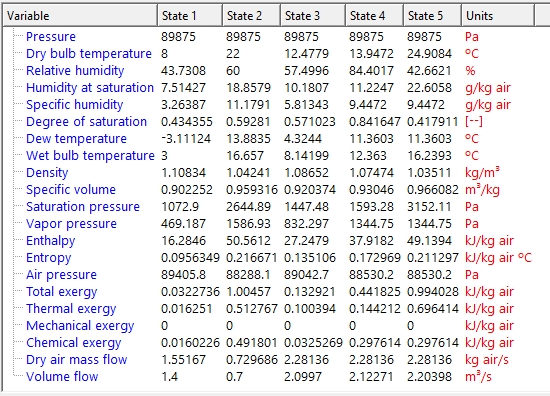

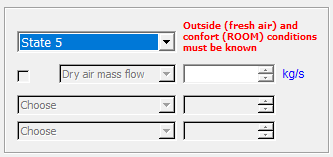

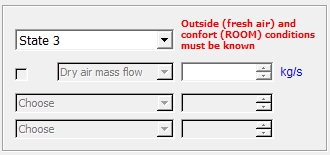

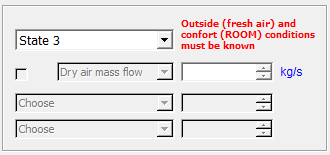

• Estado termodinámico en cada punto de la instalación

• Carga térmica del local a refrigerar

• Capacidad de refrigeración de la instalación

• Aire recirculado

• RSHF

• CSFH del lavador de aire

• Balance energético

• Balance exergético

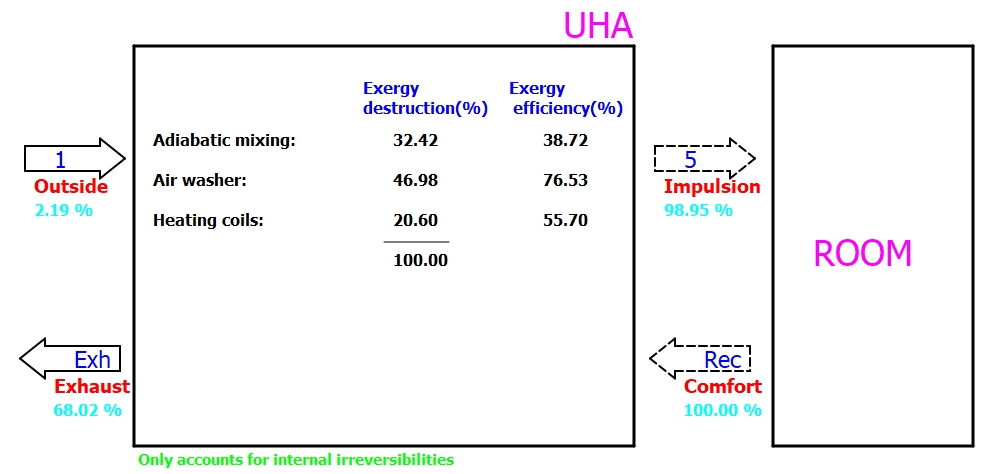

Resumen de irreversibilidades

Balance energético:

Balance exergético:
