Análisis 28: Sistema de aire acondicionado para verano (modo diseño)

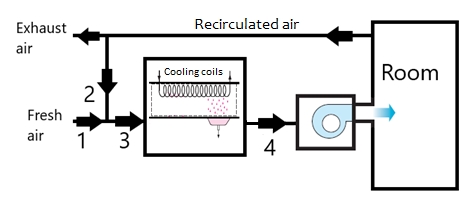

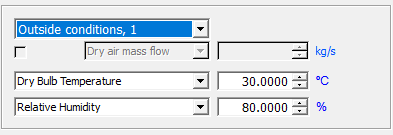

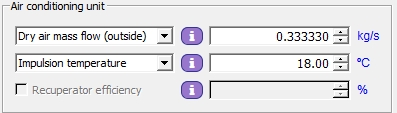

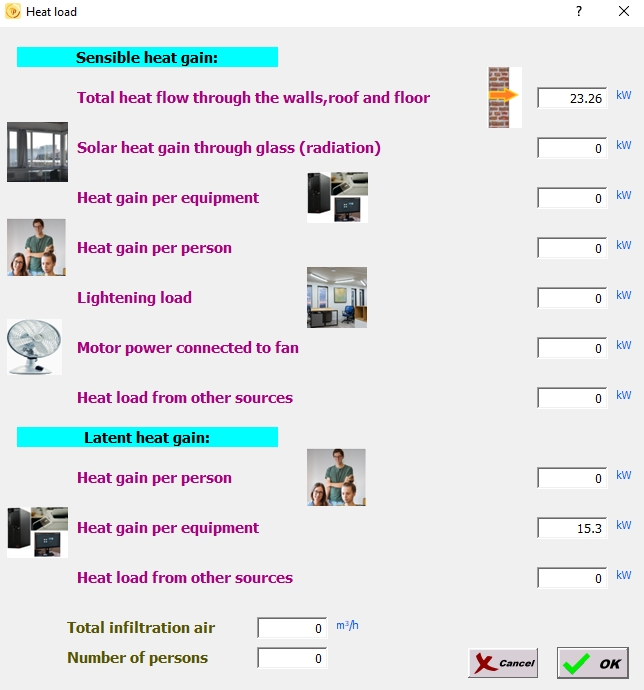

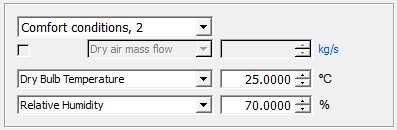

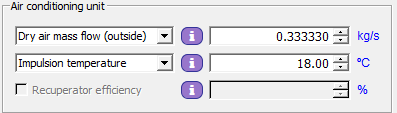

Se desea climatizar un local de oficinas cuyas cargas sensible y latente han sido evaluadas en 23.26 kW y 15.30 kW, respectivamente; se utilizará aire del exterior que está a 30 °C y un 80 % de humedad relativa y aire de recirculación proveniente del propio local. El local deberá mantenerse a 25 °C y un 70 % de humedad; la temperatura del aire de suministro se ha calculado por necesidades del confort en 18 °C y un gasto másico de 1200 kg/h de aire seco de ventilación, calculado según las necesidades de renovación de aire del local. El esquema del proceso se representa en la Figura..

En este problema se puede considerar la posibilidad de utilizar otras temperaturas para el aire de suministro, dentro de unos márgenes no muy alejados de los 18 °C iniciales, a fin de poder elegir entre una gama más amplia de factores de by-pass, elemento este último que junto a la potencia calorífica y la temperatura de rocío del aparato permitirán elegir la unidad climatizadora adecuada.

Balance energético:

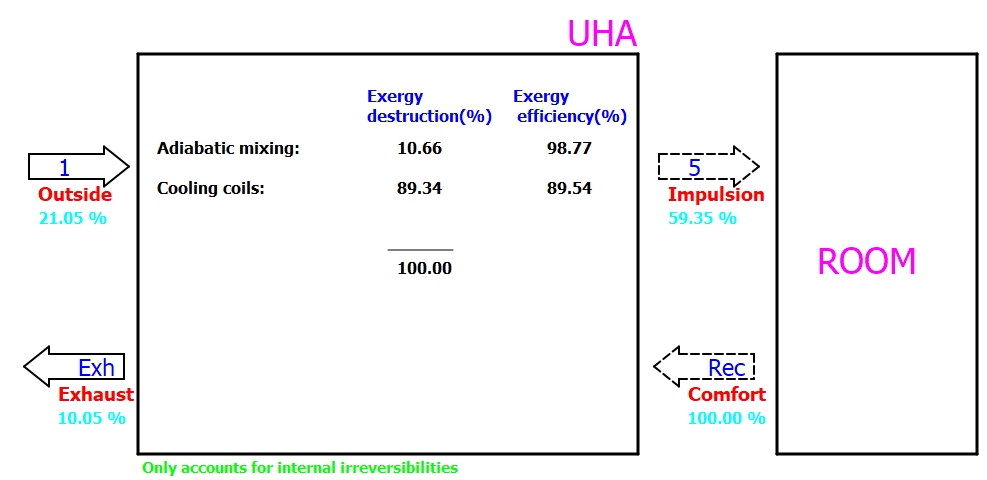

Balance exergético:

Balance exergético:
