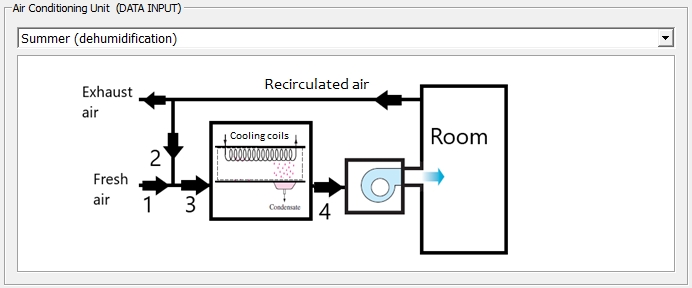

# Análisis 27: Sistema de aire acondicionado para verano (modo diseño)

{% hint style="info" %}

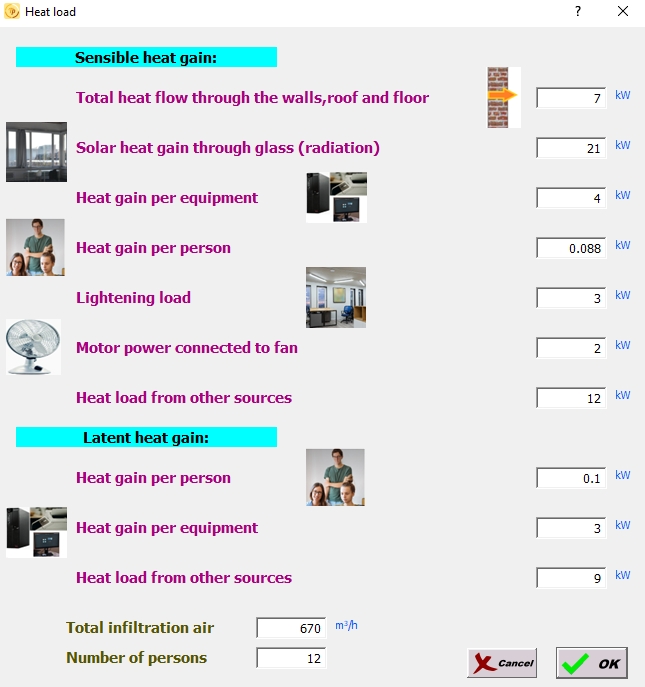

Una oficina con una ocupación máxima de 12 personas, se quiere climatizar. Se conocen los siguientes datos:

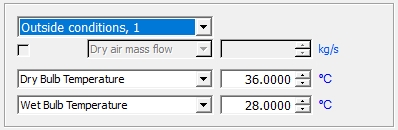

1. Condiciones exteriores: 36 °C (bulbo seco), 28°C (bulbo húmedo)

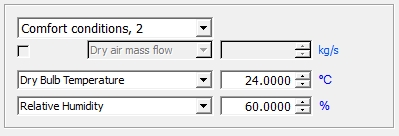

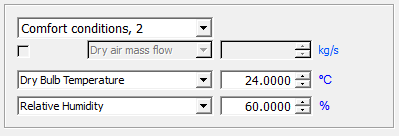

2. Condiciones de confort: 24 °C (bulbo seco), HR=60%
3. Ganancia de calor por paredes, suelos, y techo: 7 kW
4. Ganancia de calor solar: 21 kW
5. Ganancia de calor sensible por equipamiento: 4 kW
6. Ganancia de calor sensible por ocupante: 88 W
7. Ganancia de calor latente por ocupante: 100 W
8. Carga de luminaria: 3 kW
9. Ganancia de motores de potencia para ventiladores: 2 kW
10. Ganancia de calor sensible por otras fuentes: 12 kW
11. Ganancia de calor latente por equipamiento: 3 kW
12. Ganancia de calor latente por otras fuentes: 9 kW
13. Infiltración de aire: 670 m³/h

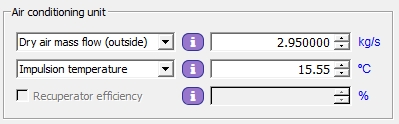

Asumiendo que el caudal de entrada de aire es 2.95 kg/s y que la temperatura del aire de impulsión es de 15.55 °C. Obtener:

* Temperatura del punto de rocío de la batería
* Factor de bypass de la batería
* Porcentaje de aire recirculado
* Temperatura del punto d erocío del espacio a refrigerar
* Caudal másico de agua condensada
* Caudal volumétrico de aire en la impulsión
* Capacidad de refrigeración de la planta
* Factor CSHF
* Factor RSHF
* Balance energético de la planta
* Balance exergético de la planta
* Irreversibilidades en equipos
* Eficiencia exergética global
  {% endhint %}

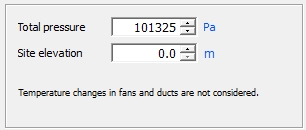

![](https://thermosuite.com/manual2/27/media/image2.png)

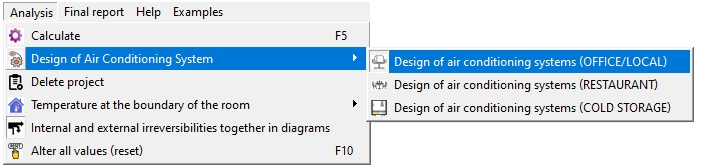

![](https://thermosuite.com/manual2/27/media/image3.png)

![](https://thermosuite.com/manual2/27/media/image4.png)

![](https://thermosuite.com/manual2/27/media/image5.png)

![](https://thermosuite.com/manual2/27/media/image6.png)

![](https://thermosuite.com/manual2/27/media/image7.png)

![](https://thermosuite.com/manual2/27/media/image8.png)

![](https://thermosuite.com/manual2/27/media/image9.png)

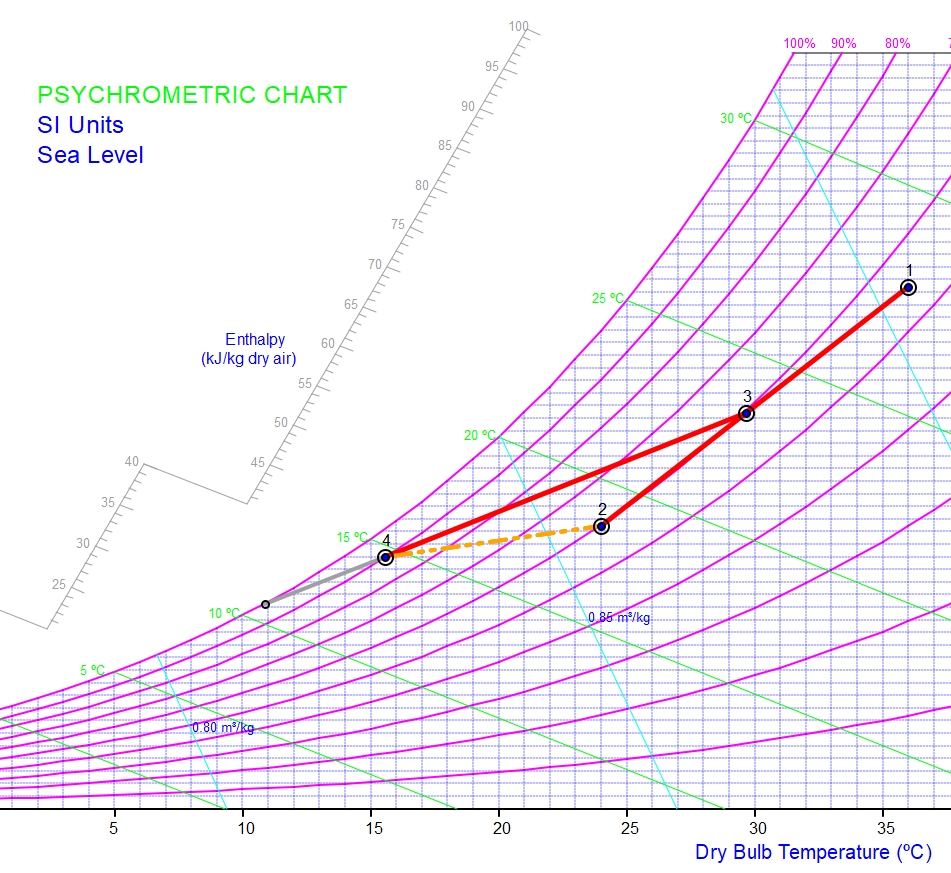

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2FjpK3lgIPMEOZ2FMsD42o%2FP27-1(L2).png?alt=media&#x26;token=da8100ee-8eb5-449c-b637-faa5ddcb4444" alt=""><figcaption></figcaption></figure>

El aire de recirculación generalmente suele ser del orden del 70% al 80% del total (aquí es del 53 %); este aire de ventilación es necesario porque conviene renovar la atmósfera del recinto, ya que en algunas ocasiones el aire de infiltraciones no es suficiente.

![](https://thermosuite.com/manual2/27/media/image11.png)

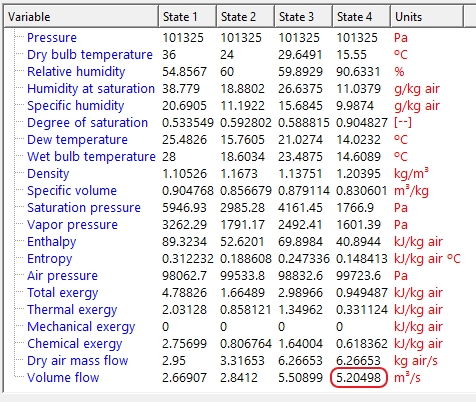

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2FQpaLRSkzb3UM4e1frQHJ%2FAnalisis%2027-1.PNG?alt=media&#x26;token=22a105fb-247f-43da-914f-0a3fc1558217" alt=""><figcaption></figcaption></figure>

![](https://thermosuite.com/manual2/27/media/image12.png)

Diagrama energético:

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2F8ujHbUwicxxpK8Dg1Q60%2FP27-2(L2).png?alt=media&#x26;token=a931d5a2-7643-491e-9356-d1214a41610e" alt=""><figcaption></figcaption></figure>

Diagrama de Grassmann:

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2F6heEYV7JVNfyyXj7A1Gi%2FP27-3(L2).png?alt=media&#x26;token=6f40e47c-57d8-4ccb-b09c-e83c93c024fb" alt=""><figcaption></figcaption></figure>
