Análisis 26: Sistema de aire acondicionado para verano (modo diseño)

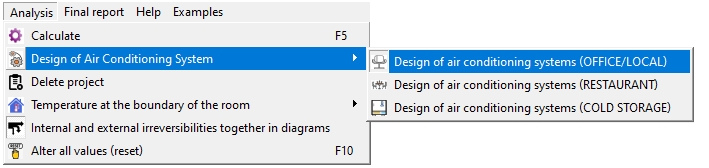

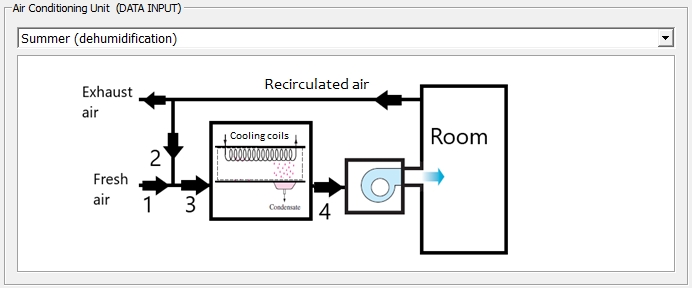

Una oficina con una ocupación máxima de 25 personas, se desea climatizar empleando una unidad de deshumidificación, previa recirculación del aire y mezcla con el aire fresco de renovación. Se conocen los siguientes datos:

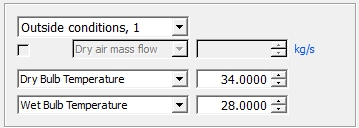

1. Condiciones exteriores: 12 °C (bulbo seco), HR= 88 %

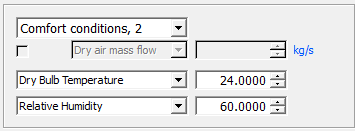

2. Condiciones de confort: 25 °C (bulbo seco), HR= 60%

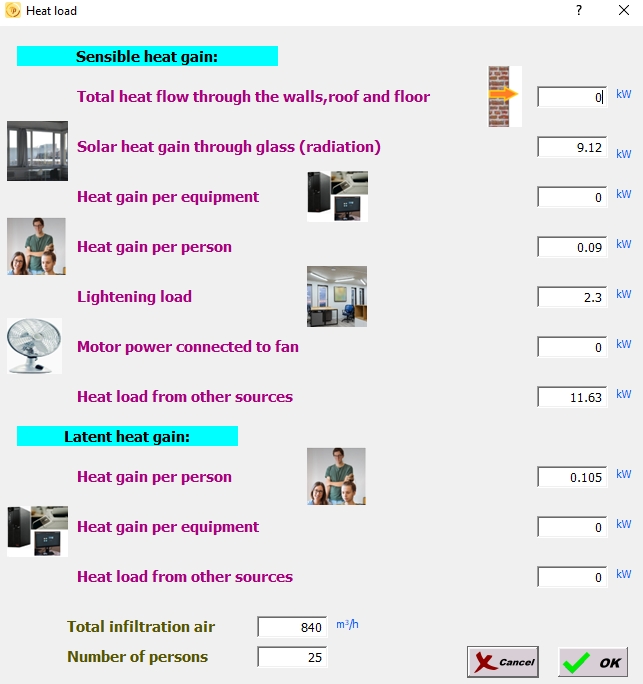

3. Ganancia de calor solar: -4.5 kW

4. Ganancia de calor sensible por ocupante: 90 W

5. Ganancia de calor latente por ocupante: 105 W

6. Carga de luminaria: 2.3 kW

7. Ganancia de calor sensible por otras fuentes: 11.63 kW

8. Infiltración de aire: 14 m³/min

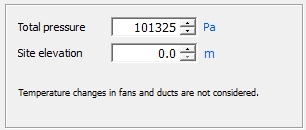

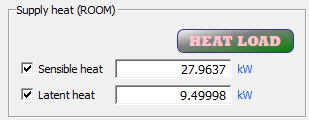

Asumiendo que hay una recirculación de aire del 60 % y que la batería fría posee un factor de bypass de aproximadamente de 20 %. Obtener:

• Temperatura del punto de rocío de la batería

• Caudal másico de agua condensada

• Caudal volumétrico de aire en la impulsión

• Capacidad de refrigeración de la planta

• Eficiencia exergética global

• Diagrama energético

• Diagrama exergético

• Resumen de destrucción exergía

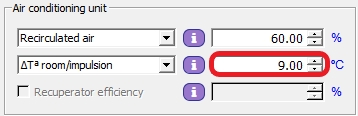

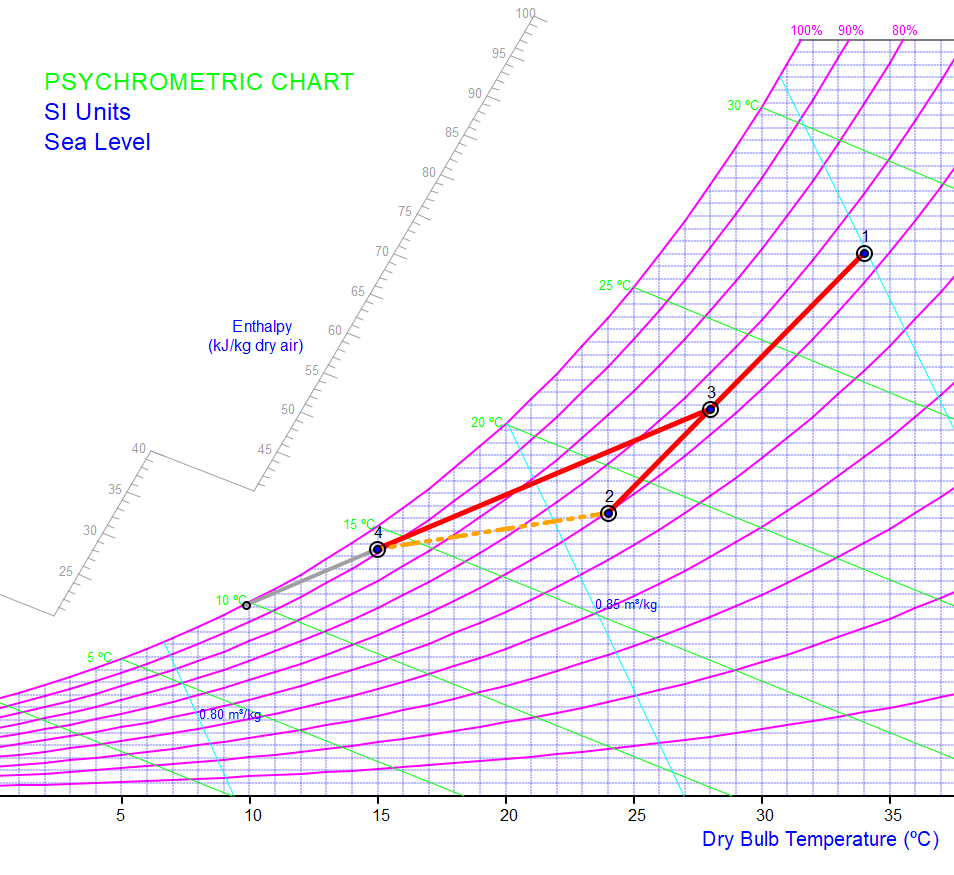

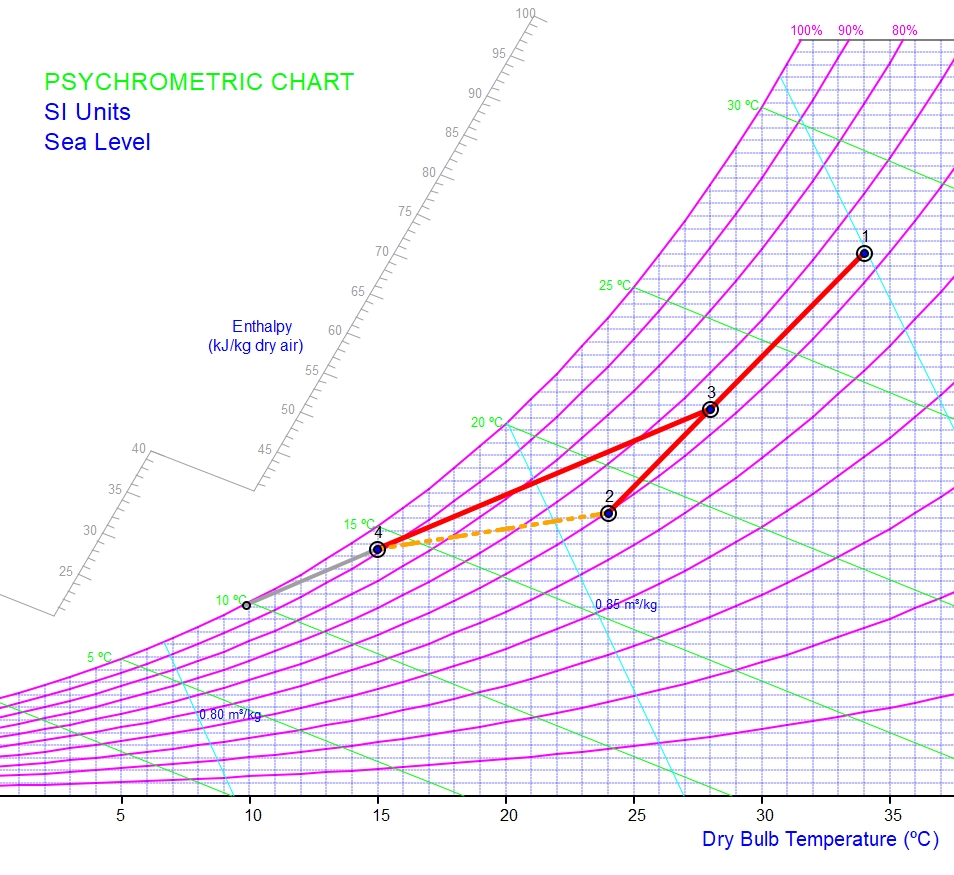

El % de aire recirculado puede ser añadido. Para ajustar el factor de bypass, podemos hacerlo con cualquiera de las siguientes variables:

Por ejemplo, para un salto de temperaturas de 9°C, se obtiene un factor de bypass de 28.37 %.

Diagrama energético:

Diagrama exergético:
