# Análisis 25: UTA para invierno (lavador de aire+calentamiento)
{% hint style="info" %}

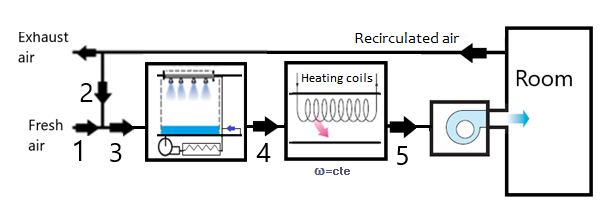

Un sistema de aire acondicionado es empleado para climatizar un espacio en invierno, y está formado por los siguientes elementos (ver figura).
Los datos conocidos son los siguientes:
1. Condiciones en la entrada: Caudal de aire seco 1 kg/s, temperatura del bulbo seco 11 °C, humedad relativa 45 %
2. Condiciones de confort: Caudal de aire seco de extracción 0.5 kg/s, temperatura del bulbo seco 25 ºC, humedad relativa 55 %
3. Calor sensible en batería fría: -3.30 kW
4. Calor latente en batería fría: 9.81 kW
5. Calor sensible en batería de calentamiento: 31.44 kW
6. Temperatura del aparato de la batería de calentamiento: 40 °C
7. Presión: 101.325 kPa
Determinar:
* Caudal de agua recirculado en batería fría
* Eficiencia de la batería fría
* Temperatura del agua de la batería fría
* Factor de bypass de la batería de calentamiento
* Irreversibilidad en los equipos
* Eficiencia exergética de equipos
* Estado termodinámico en cada punto de la instalación
* Diagrama energético
* Diagrama exergético
{% endhint %}

Diagrama energético:
Diagrama exergético:
