Análisis 25: Sistema de aire acondicionado para invierno (lavador de aire+calentamiento)

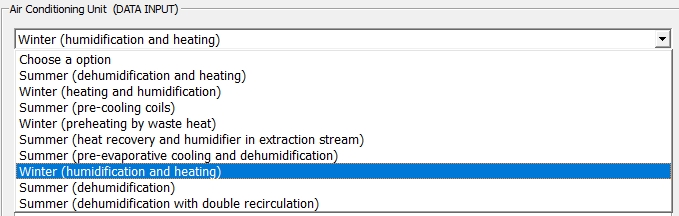

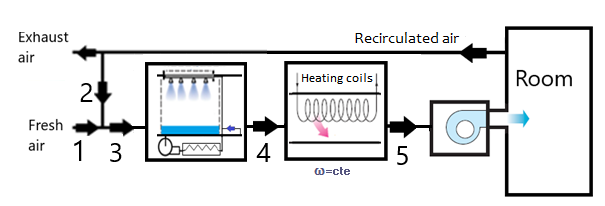

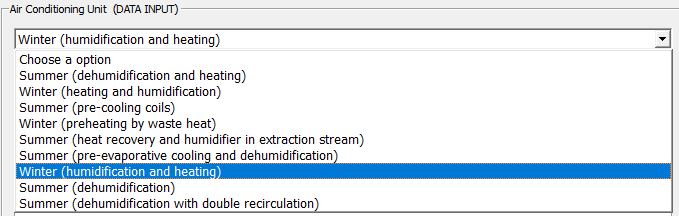

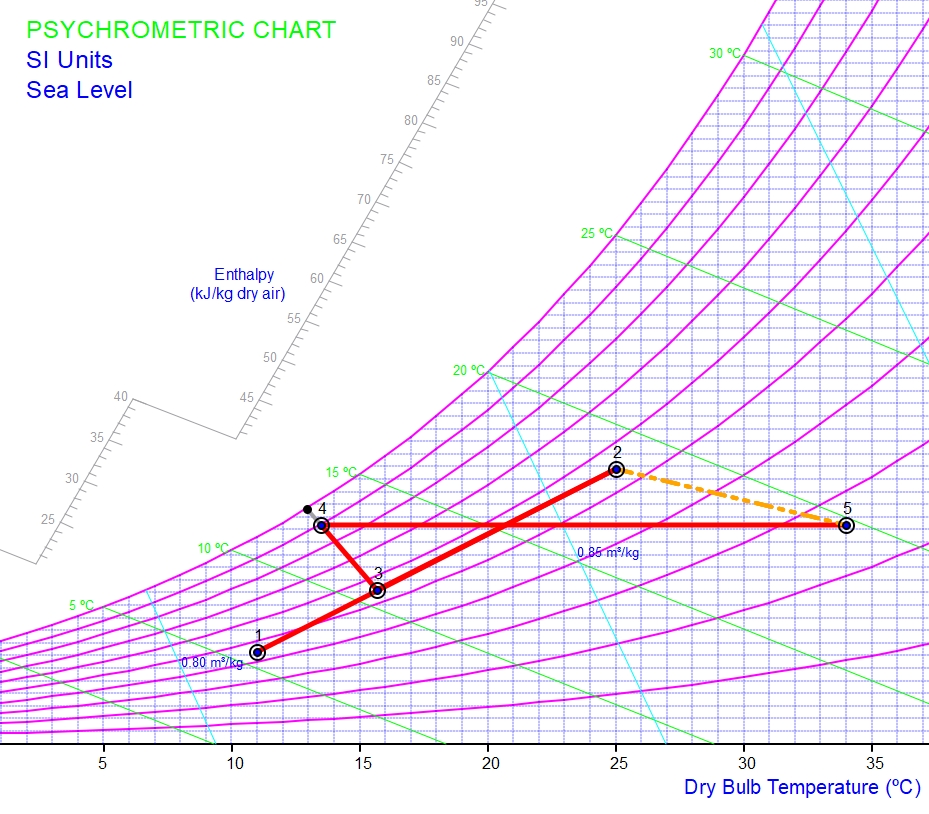

Un sistema de aire acondicionado es empleado para climatizar un espacio en invierno, y está formado por los siguientes elementos (ver figura).

Los datos conocidos son los siguientes:

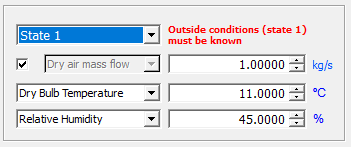

1. Condiciones en la entrada: Caudal de aire seco 1 kg/s, temperatura del bulbo seco 11 °C, humedad relativa 45 %

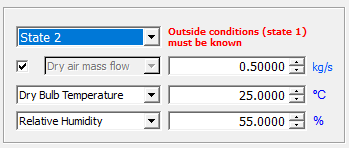

2. Condiciones de confort: Caudal de aire seco de extracción 0.5 kg/s, temperatura del bulbo seco 25 ºC, humedad relativa 55 %

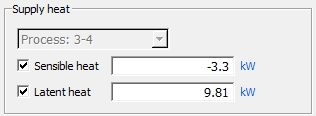

3. Calor sensible en batería fría: -3.30 kW

4. Calor latente en batería fría: 9.81 kW

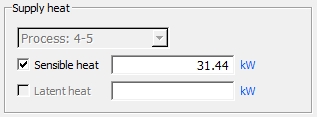

5. Calor sensible en batería de calentamiento: 31.44 kW

6. Temperatura del aparato de la batería de calentamiento: 40 °C

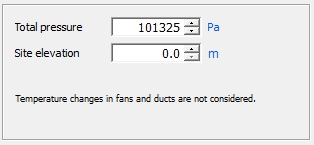

7. Presión: 101.325 kPa

Determinar:

• Caudal de agua recirculado en batería fría

• Eficiencia de la batería fría

• Temperatura del agua de la batería fría

• Factor de bypass de la batería de calentamiento

• Irreversibilidad en los equipos

• Eficiencia exergética de equipos

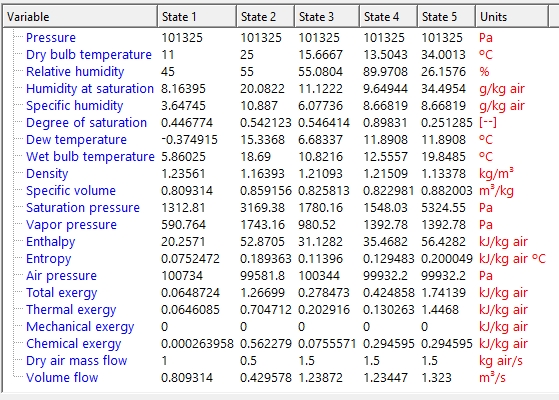

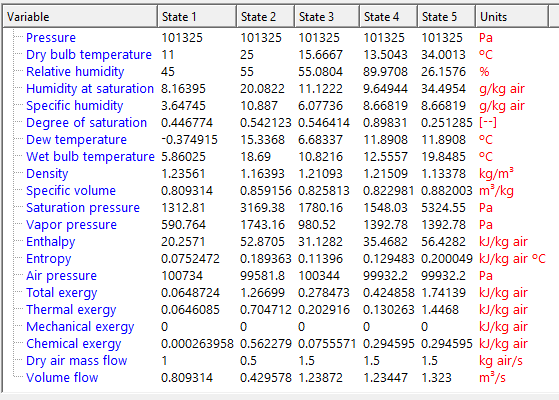

• Estado termodinámico en cada punto de la instalación

• Diagrama energético

• Diagrama exergético

Diagrama energético:

Diagrama exergético:

Resumen de destrucción de exergía
