# Análisis 20: Sistema de aire acondicionado para invierno (modo diseño)

{% hint style="info" %}

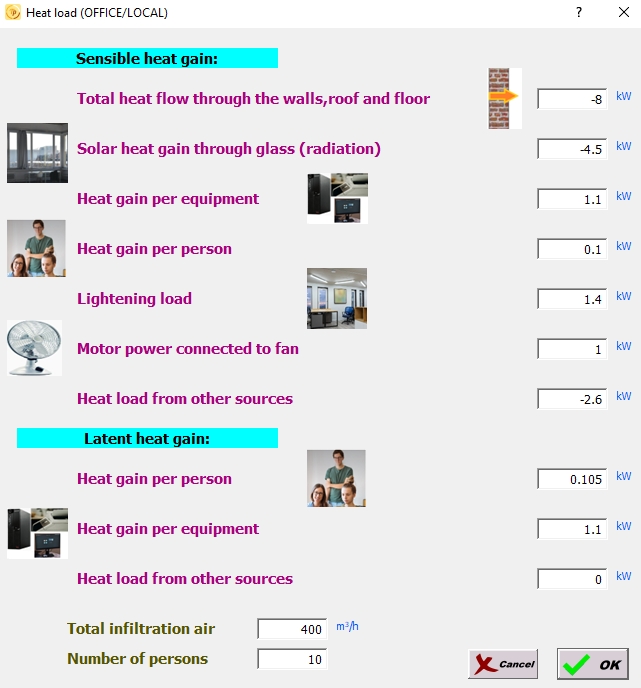

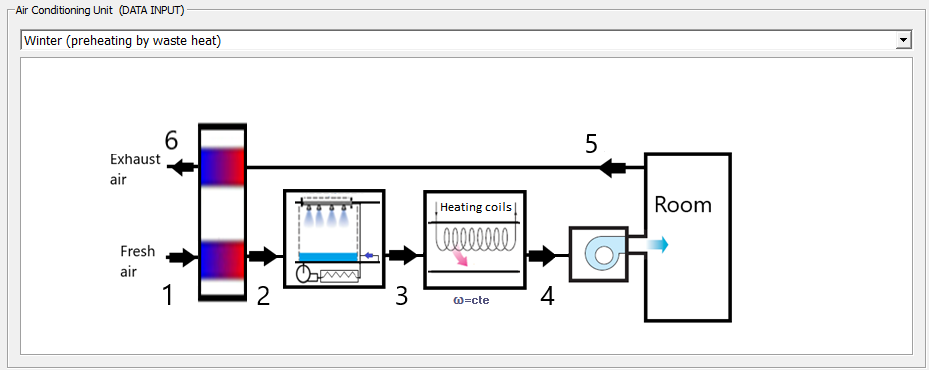

Una oficina con una ocupación máxima de 10 personas, se pretende climatizar para trabajar en invierno. Se conocen los siguientes datos:

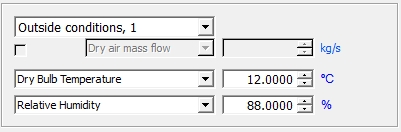

1. Condiciones exteriores: 34°C (bulbo seco), 28°C (bulbo húmedo)

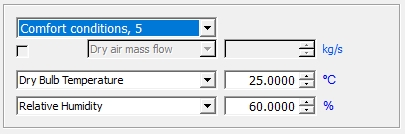

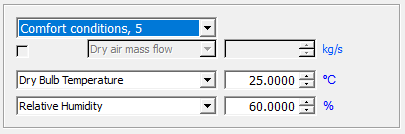

2. Condiciones de confort: 24°C (bulbo seco), HR=60%
3. Ganancia de calor por paredes, suelos, y techo: -8.0 kW
4. Ganancia de calor solar: -4.5 kW
5. Ganancia de calor sensible por equipamiento: 1.1 kW
6. Ganancia de calor sensible por ocupante: 100 W
7. Ganancia de calor latente por ocupante: 105 W
8. Carga de luminaria: 1.4 kW
9. Ganancia de motores de potencia para ventiladores: 1 kW
10. Ganancia de calor sensible por otras fuentes: -2.6 kW
11. Ganancia de calor latente por equipamiento: 1.1 kW
12. Infiltración de aire: 400 m³/h
13. Eficacia del lavador de aire: 65 %
14. Factor de bypass de la batería de calentamiento: 20 %

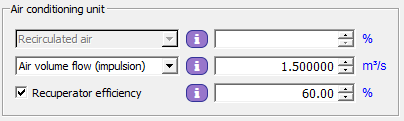

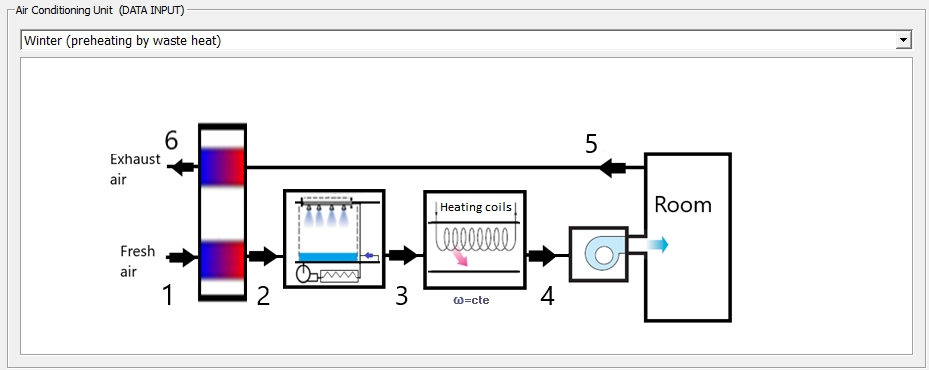

Asumiendo que el recuperador de calor posee una eficacia del 60 %, y que el caudal de aire de impulsión es de 1.5 m³/s. Obtener:

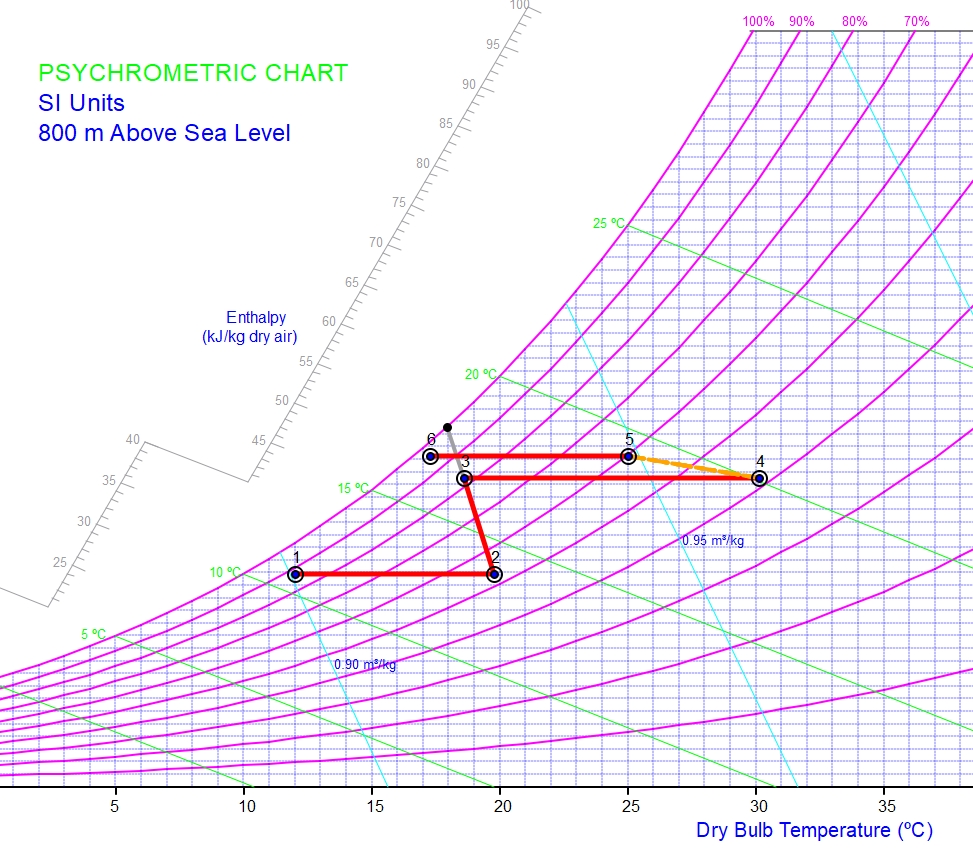

* Temperatura del punto de rocío de la batería
* Caudal másico de agua condensada
* Caudal volumétrico de aire en la renovación
* Capacidad de refrigeración de la planta
* Irreversibilidad en equipos
* Eficiencia exergética en equipos
* Eficiciencia global de la planta
* Balance energético de la planta
* Balance exergético de la planta
  {% endhint %}

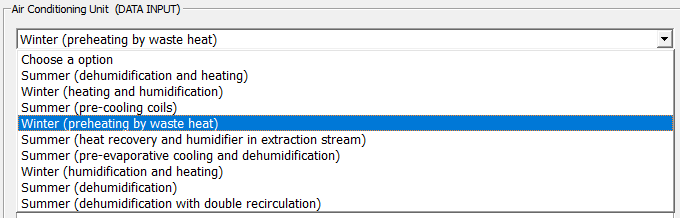

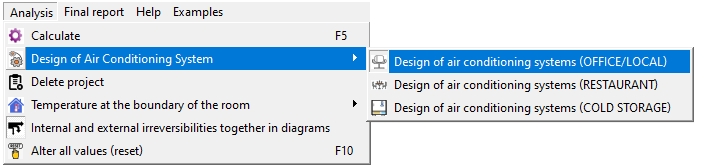

![](https://thermosuite.com/manual2/20/media/image2.png)

![](https://thermosuite.com/manual2/20/media/image3.png)

![](https://thermosuite.com/manual2/20/media/image4.png) ![](https://thermosuite.com/manual2/20/media/image5.png)

![](https://thermosuite.com/manual2/20/media/image6.png)

![](https://thermosuite.com/manual2/20/media/image7.png)

![](https://thermosuite.com/manual2/20/media/image8.png)

![](https://thermosuite.com/manual2/20/media/image9.png)

![](https://thermosuite.com/manual2/20/media/image10.png)

![](https://thermosuite.com/manual2/20/media/image11.png)

![](https://thermosuite.com/manual2/20/media/image12.png)

![](https://thermosuite.com/manual2/20/media/image13.png)

![](https://thermosuite.com/manual2/20/media/image14.png)

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2FgLxQDKXSbFfX2KZbyhvp%2FP20(L1)-4.png?alt=media&#x26;token=87bb9a8a-5655-48c5-9669-3b8457725ba0" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2Fc6LHAolzRrhTCqo3vSq5%2FP20(L1)-1.png?alt=media&#x26;token=9cf4e5b8-7984-4815-aadc-bfe63cd87b7d" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2Fu97TjiQszeedM7VsaAg6%2FAnalisis%2020-1.png?alt=media&#x26;token=7725ff41-995d-411b-ac56-4b3cd2ee990a" alt=""><figcaption></figcaption></figure>

Diagrama energético:

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2FF32l6nkhshytVblQ1Ka7%2FP20(L1)-2.png?alt=media&#x26;token=2e440f8f-97ca-459b-b58c-09cc97b9976a" alt=""><figcaption></figcaption></figure>

Diagrama exergético:

<figure><img src="https://2191837671-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFRD0BGE5tP2kagbAgspz%2Fuploads%2FISjUOge9ItP4j6atxKc5%2FP20(L1)-3.png?alt=media&#x26;token=25b9a438-3c37-4561-8bc7-91e651c09fb8" alt=""><figcaption></figcaption></figure>
