Análisis 14: Sistema de aire acondicionado (verano)

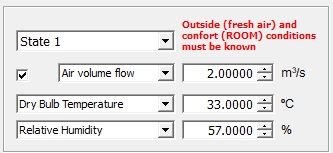

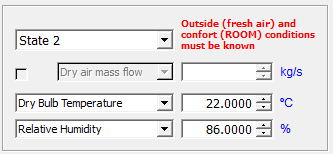

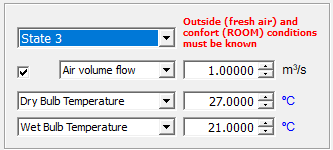

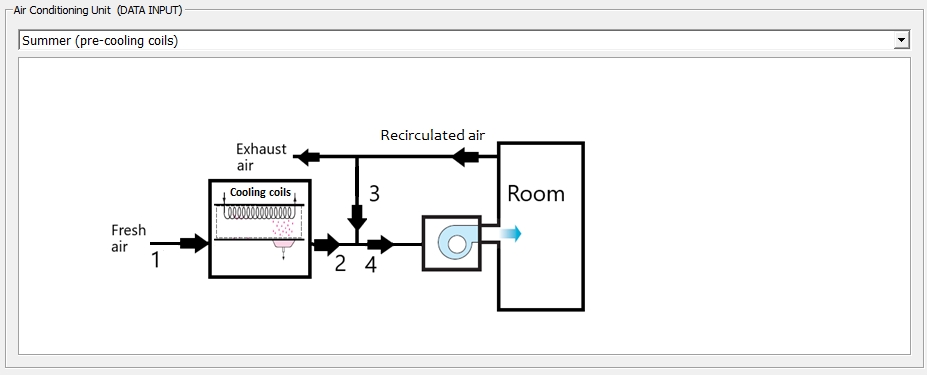

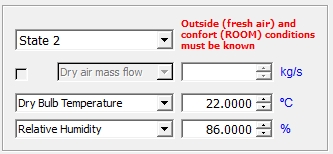

Un sistema de aire acondicionado de oficina se alimenta de un caudal volumétrico de 2 m³/s de aire fresco (33 °C y 57% de HR). Se tomaron medidas de las condiciones psicrométricas en los diferentes puntos de la instalación (compuesta por un deshumidificador y mezcla de corrientes de aire). En el estado 2 había una temperatura de 21 °C y una humedad relativa del 86 %. En el espacio de confort se obtuvo una temperatura de 27 °C (DBT) y 21 °C (WBT). En estas condiciones, determinar:

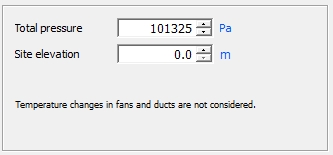

(Altura sobre el nivel del mar: 0 m)

• Factor de bypass del serpentín de enfriamiento

• Temperatura de rocío del aparato del serpentín de enfriamiento

• Condiciones de impulsión

• Caudal másico de agua de condensación

• SHF del serpentín

• RSHF del espacio a refrigerar

• Aire recirculado

• Capacidad de refrigeración

• Eficiencia exergética

• Balance energético

• Balance exergético

Análisis de energía:

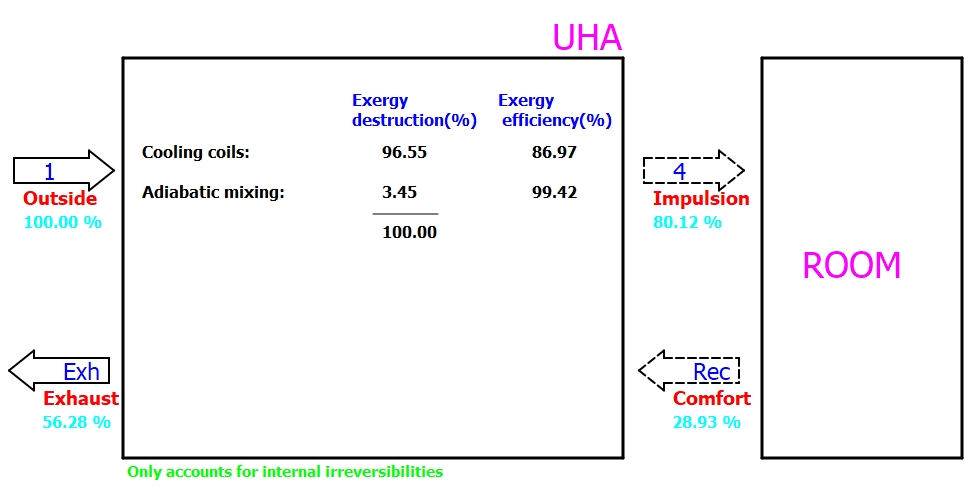

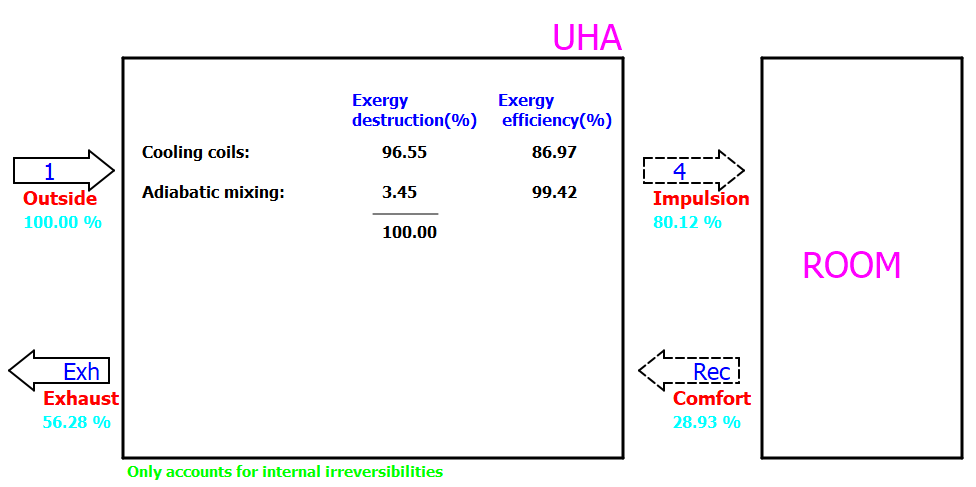

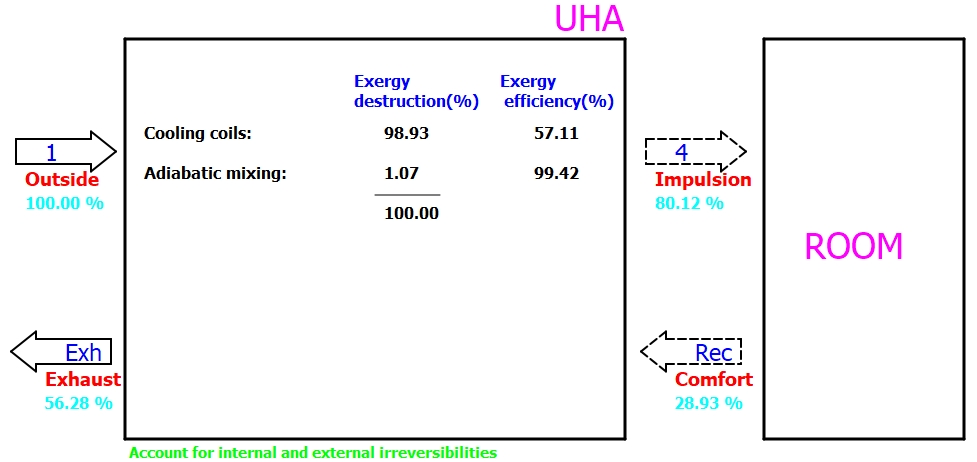

Análisis de exergía:

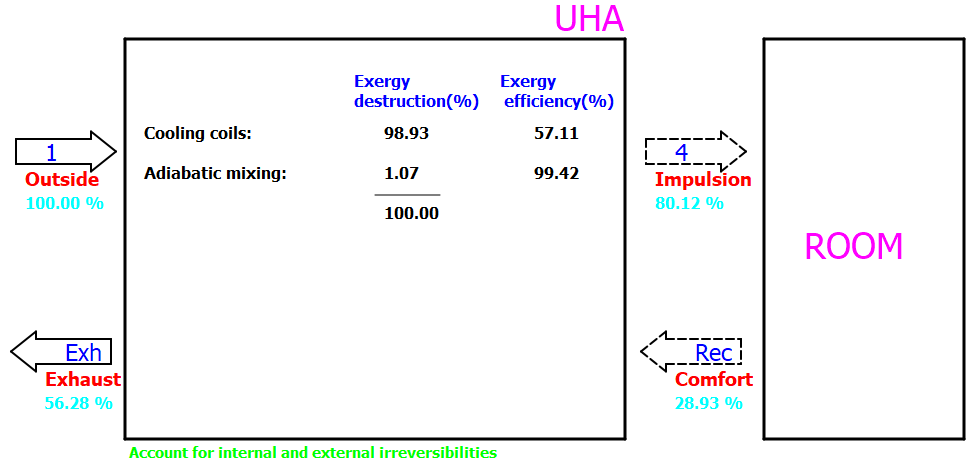

Análisis de exergía:
