# Análisis 12: Deshumidificación, calentamiento sensible y lavador de aire

{% hint style="info" %}

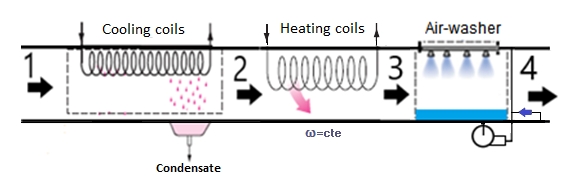

Se desea tratar un volumen de aire de 1000 m³/h a 35 °C y 45 % de humedad relativa, mediante una batería fría con temperatura de superficie 15 °C y un factor de by-pass del 20 %. A continuación, se somete a una batería de calentamiento hasta calentar el aire a los 27 °C, y finalmente se introduce en un lavador de aire que impulsará el aire al local a climatizar a 20 °C y 90% de humedad relativa.

Se desea conocer:

* Potencia frigorífica suministrada (calor total neto)
* Temperatura en el estado 2
* Eficacia del humidificador
* Calor aportado en unidad de calentamiento
* Humedad relativa en el estado 2
* Humedad relativa en el estado 3
* Temperatura del agua en el lavador de aire
* Irreversibilidad en la batería fría
* Irreversibilidad en el lavador de aire
  {% endhint %}

THERMOPsychro posee dentro de la sección "Procesos de psicrometría básicos":

![](https://thermosuite.com/manual2/12/media/image2.png)

![](https://thermosuite.com/manual2/12/media/image3.png)

Pero el lavador de aire por defecto es adiabático (no posee intercambiador de calor), por lo que no se corresponde con el enunciado.

![](https://thermosuite.com/manual2/12/media/image4.png)

![](https://thermosuite.com/manual2/12/media/image5.png)

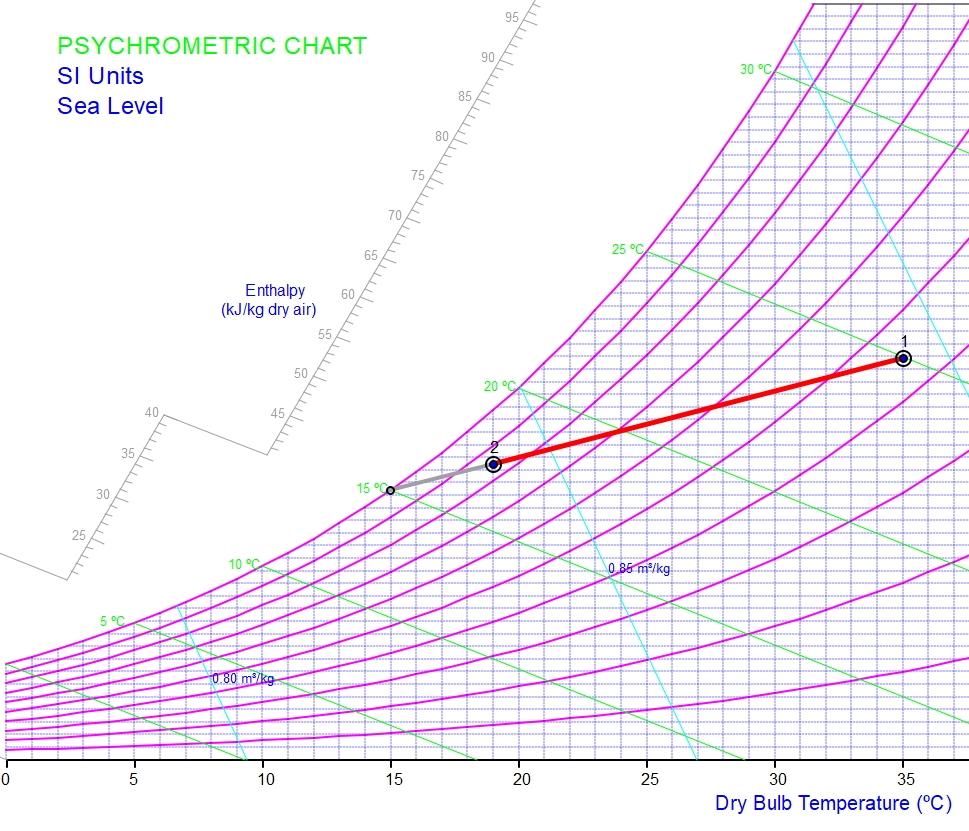

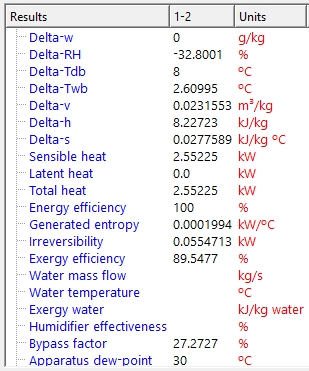

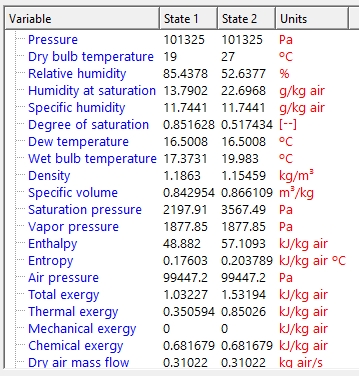

Debemos proceder elemento a elemento:

![](https://thermosuite.com/manual2/12/media/image6.png) ![](https://thermosuite.com/manual2/12/media/image7.png)

![](https://thermosuite.com/manual2/12/media/image8.png)

![](https://thermosuite.com/manual2/12/media/image9.png)

![](https://thermosuite.com/manual2/12/media/image10.png)

![](https://thermosuite.com/manual2/12/media/image11.png)

![](https://thermosuite.com/manual2/12/media/image12.png) ![](https://thermosuite.com/manual2/12/media/image13.png)

![](https://thermosuite.com/manual2/12/media/image14.png)

![](https://thermosuite.com/manual2/12/media/image15.png)

![](https://thermosuite.com/manual2/12/media/image16.png)

![](https://thermosuite.com/manual2/12/media/image17.png)

![](https://thermosuite.com/manual2/12/media/image18.png)

![](https://thermosuite.com/manual2/12/media/image19.png) ![](https://thermosuite.com/manual2/12/media/image20.png)

![](https://thermosuite.com/manual2/12/media/image21.png)

![](https://thermosuite.com/manual2/12/media/image22.png)

![](https://thermosuite.com/manual2/12/media/image23.png)

![](https://thermosuite.com/manual2/12/media/image24.png)

Para tener los tres procesos seguidos:

![](https://thermosuite.com/manual2/12/media/image25.png)

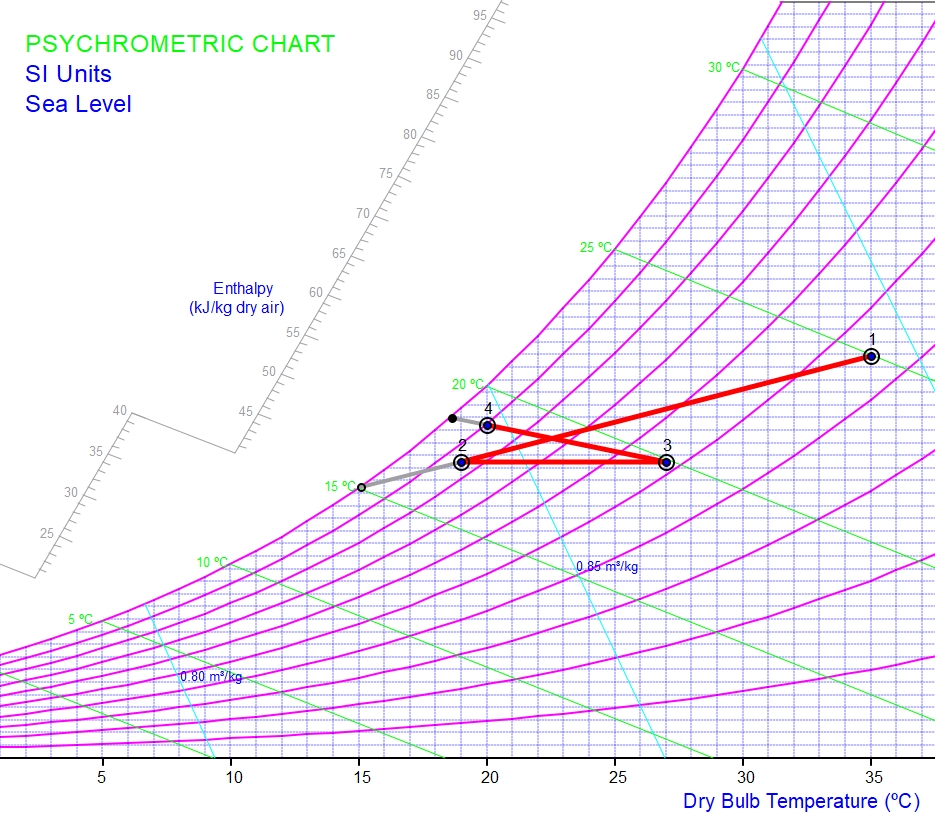

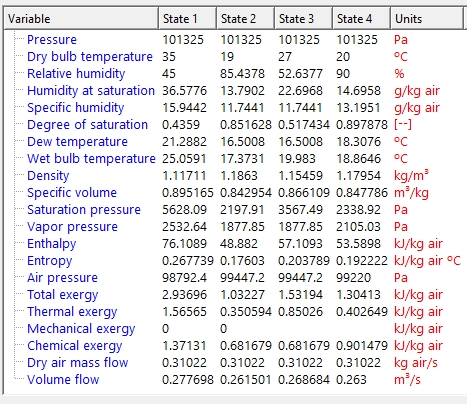

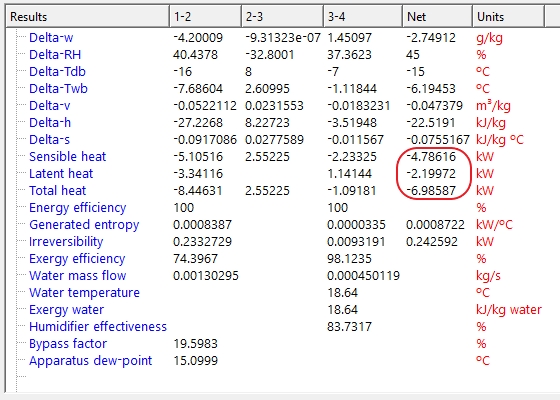

Aquí introducimos las variables termodinámicas de cada uno de los cuatro estados, y obtenemos:

![](https://thermosuite.com/manual2/12/media/image26.png)

![](https://thermosuite.com/manual2/12/media/image27.png)

![](https://thermosuite.com/manual2/12/media/image28.png)
